继电器寿命试验机研发厂家

辽宁继电器寿命试验机研发厂家 <辽宁>天正华意电气设备有限公司

辽宁大电流发生器.工作原理由16位单片机运用计算机数字化实时采集方法，通过测量电压信号幅值，根据电压比例关系，可推算出高压测电压值，通过测量电压信号幅值与设定电压值进行比较实现自动计时的功能，根据电流比例关系，可计算出设备输出的电流大小，通过测量电流／电压信号幅值与设定值进行比较实现过流保护的功能。四、面板说明1、大电流输出端子：通过该端子进行电流输出。显示屏：电流值、输出时间在此显示。电源输市电AC220V接入端子电源开关：采用空气开关来控制设备电源。5、操作按键：实现人机对话。五、操作说明1.页面说明1）、进入系统:大电流输出界面大电流设置界面2）自动测试界面（根据设定值电流自动调节，并自动跟踪输出电流无限接近于设定值。从按下启 动开始计时，到设定输出时间完毕停止输出）参数设置2.设定电流输出自动方式下根据所需要的电流整定值设定电流大小，设置输出时间，设置好后调压器会自动调整电流输出值。3.输出时间根据实验要求设置大电流的输出时间，时间到时仪器自动停止电流输出4.零位启动为了保护被试品，升流器应从“0A”开始升流。当调压器处于零位状态时，按“启动”按钮，接触器合闸，仪器有输出，当调压器处于非零位状态时，仪器按“合闸”按钮，仪器无法合闸也没有输出。5.电流回路原理六注意事项为了操作人员及仪器的，确保仪器接地良好。试验准备时接好地线，工作完毕时，拆除接地线。接入仪器的电源要求能承受20A电流冲击。仪器与试品连接时注意检查各个接线是否错误以免因接线错误造成设备损坏。设定过流保护的电流值应不超过仪器额定输出电流值。在通电情况下，不得插拔任何接线。七、运输与保养1.运输本产品运输时必须进行包装，包装箱应用木箱，包装箱内应垫有泡沫等防震层。包装好的产品，应能经公路、铁路、航空运输。运输过程中不得置于露天车箱，仓库应注意防雨、防尘防机械损伤。储存仪器应储存在环境温度-20℃～60℃，相对湿度不超过85％，通风，无腐蚀性气体的室内。放置时不应紧靠地面和墙壁。防潮在气候潮湿的地区或潮湿的季节，本仪器如长期不用，要求每月开机通电一次（约二小时），以使潮气散发，保护电子元器件。防曝晒仪器在室外使用时，尽可能避免或减少阳光对显示屏的直接曝晒不可以放在特潮湿的仓库.

<辽宁>天正华意电气设备有限公司 辽宁继电器寿命试验机研发厂家

辽宁大电流发生器主要功能特点：1）内置高配置工控机，采用可编程控制器西门子S720PLC作为中心处理器，对交流信号进行实时扫描实现监测和闭环控制，并设计密码设置管理，只有获得相应操作权限的人员，才能进行某些功能的操作。2）进口PC机17英寸真彩大液晶触摸工业平板电脑操作，采用支持现场总线技术的智能型传感器，实现数据传送的全数字化，显示操作单元选用了触摸式彩色液晶显示屏，全中文菜单，界面清晰直观，操作简单方便。测试无需外接任何辅助设备，全自动控制，傻瓜式操作，快捷、简单、方便3）本仪器测试方法有全自动测试与手动测试两种方法，只需设置简单的试验电流与时间即可。带有自动稳流系统，配有4个USB口，轻松外挂U盘、打印机等多种设备。并可可以通过鼠标接口直接操作。提供RS232和RS485两种通讯接口选择，可与后台计算机连接，通过RS232接口可以直接与电脑PC机通讯，可以打印曲线，提供电脑通讯软件；实现数据分析和温度曲线打印；4）只需设置好目标电流即可，无需人工监控，仅需设定测试、电流和步长，省去手动调压、人工记录、描绘曲线等烦琐劳动，减小劳动强度，提高工作效率也可工作结束后把数据读到电脑上查看即可。5）有超过限定值自动报警功能具有可靠的过热、过流、过压及短路自我保护功能。

<辽宁>天正华意电气设备有限公司 辽宁继电器寿命试验机研发厂家

辽宁大电流发生器主要功能特点：1）内置高配置工控机，采用可编程控制器西门子S720PLC作为中心处理器，对交流信号进行实时扫描实现监测和闭环控制，并设计密码设置管理，只有获得相应操作权限的人员，才能进行某些功能的操作。2）进口PC机17英寸真彩大液晶触摸工业平板电脑操作，采用支持现场总线技术的智能型传感器，实现数据传送的全数字化，显示操作单元选用了触摸式彩色液晶显示屏，全中文菜单，界面清晰直观，操作简单方便。测试无需外接任何辅助设备，全自动控制，傻瓜式操作，快捷、简单、方便3）本仪器测试方法有全自动测试与手动测试两种方法，只需设置简单的试验电流与时间即可。带有自动稳流系统，配有4个USB口，轻松外挂U盘、打印机等多种设备。并可可以通过鼠标接口直接操作。提供RS232和RS485两种通讯接口选择，可与后台计算机连接，通过RS232接口可以直接与电脑PC机通讯，可以打印曲线，提供电脑通讯软件；实现数据分析和温度曲线打印；4）只需设置好目标电流即可，无需人工监控，仅需设定测试、电流和步长，省去手动调压、人工记录、描绘曲线等烦琐劳动，减小劳动强度，提高工作效率也可工作结束后把数据读到电脑上查看即可。5）有超过限定值自动报警功能具有可靠的过热、过流、过压及短路自我保护功能。

<辽宁>天正华意电气设备有限公司
辽宁继电器寿命试验机研发厂家 <辽宁>天正华意电气设备有限公司

辽宁大电流发生器 大电流发生器是采用节能型自耦调压器与高导磁升流器，仪器为0.5级液晶显示器、高速热敏打印机 数字表，真有效值指示，测量。并配二次测量电流表表，可满足CT变比测量需求。具有输出功率大、附加损耗小、抗过载能力强、操作方便、读数清晰、移动灵活等特点，适用于电力系统技术人员检验电流互感器、保护装置及二次回路电流试验。也可用于各种开关，电缆、电流互感器和其它电器设备作电流负载试验及温升试验。本系列产品根据体积、重量的不同采用分体/整体式结构（订购时请说明），具有输出电流无极调整、电流上升平稳、负荷变化范围大、工作可靠、操作简便等特点，可作为工矿企业进行升流或升温试验的电流源设备。二、主要技术参数1、工作电压: 单相 AC220V、或AC380V、50Hz（需说明）2、输入功率5kva2、输出电压: 单相 并联输出AC0-5V，串联输出10V3、输出电流: 单相 并联输出AC0-1000A，串联输出0-500A4、数字仪表显示三、使用方法:1、接好连接线。2、接通电源，操作台上的绿色指示灯亮再打开控制开关，并开启启动按钮，升流器等待升流。3、将外部互感器二次接入面板上二次电流输入端口。4、顺时针均匀旋转调压器，使输出电流指示直至所需的大电流。此时二次电流表显示相应的数值。即可计算出外部互感器变比。如果需要更高的测试精度，可在机箱外接一标准电流表(外配互感器使用)。5、试验中，一旦出现异常情况，应立即切断电源，查明原因后再行试验。6、试验完毕，必须将调压器调回零位，断开电源；切断工作电源后，方可拆除试验接线，以保证。四、注意事项：1、本设备是为短时间的工作而设计的，所以不允许长时间在额定容量下工作，特别不允许超过额定电流运行，以防过热。（长时间运行请说明）。2、新安装和长时间不用的变压器，运行前应用1500兆欧表测量线圈之间及线圈对地的绝缘电阻，在电阻值不低于0.5兆欧时，方可使用。3、升流时应缓慢均匀，搬动时应避免过大的震动。4、本设备应存放于室内清洁、通风、干燥之处。五、保修条件本公司所售产品一律保修十二个月。出保修期外产品损坏酌收成本费。

辽宁大电流发生器系统的基本组成 1.电源分配及输出原理 1.1 参考标准： GB 50054-95 《低压配电设计规范》 GB 50055-93 《通用用电设备配电设计规范》 GB/T 63-90 《电力装置的电测量仪表装置设计规范》全数字式校准方式，摒弃了陈旧的电位器调整，现场使用极为方便，精度易于控制； 4.2.8 状态提醒功能，引导式操作，即使在无说明书的情况下亦可熟练操控； 4.2.9 试验过程中，密切注视数字表上的电流变化，时刻提醒操作人员注意； 4.2.10 试验时间可任意设定，0～24 小时； 4.2.11 高精度传感器配合高性能电流表，测量数据准确可靠； 4.2.12 手动动计时功能，当电流自动上升至目标值时，可以确认计时； 4.2.13 带紧急停止按钮，在紧急情况下，可用于迅速切断系统电源，确保人身； 4.2.14 具有接地检测功能和回零检测功能，接地和回零确定后才可进行试验，可靠； 4.2.16 过流等故障时，保护即时，准确，可靠； 4.2.17 采用硬抗干扰技术相结合，性能稳定，抗干扰能力强，试验中不会出现死机、黑屏、花屏等异常现象； 4.2.18 可以实现 10～1000A 的精度在技术要求范围之内； 4.2.19 大电流发生器可选择6相输出或单相输出； 4.2.20 输出时，可选择 A、B、C 其中一相输出； 4.2.21 6路输出时，可同时调节6路，也可分别对每一路进行调节；4.2.22 6路输出时，可每相输出并联，也可分别对每一相串联输出； 4.2.23 整体设计美观大方，结构合理、可靠耐用。 4.3 系统技术参数 4.3.1 额定容量：60kVA（系统由控制柜、6台调压器和6台三相大电流变压器一体式组成）。 4.3.2 输出电流：三相 AC1000A 6路4.3.3 输出电压：三相 AC 0～5V（相电压）4.3.4 电压测量精度：1.0％FS±3字 4.3.5 电流测量精度：1.0％FS±3字 4.3.6 互感器精度：0～630A 0.5 级；

<辽宁>天正华意电气设备有限公司 辽宁继电器寿命试验机研发厂家
辽宁继电器寿命试验机研发厂家 <辽宁>天正华意电气设备有限公司

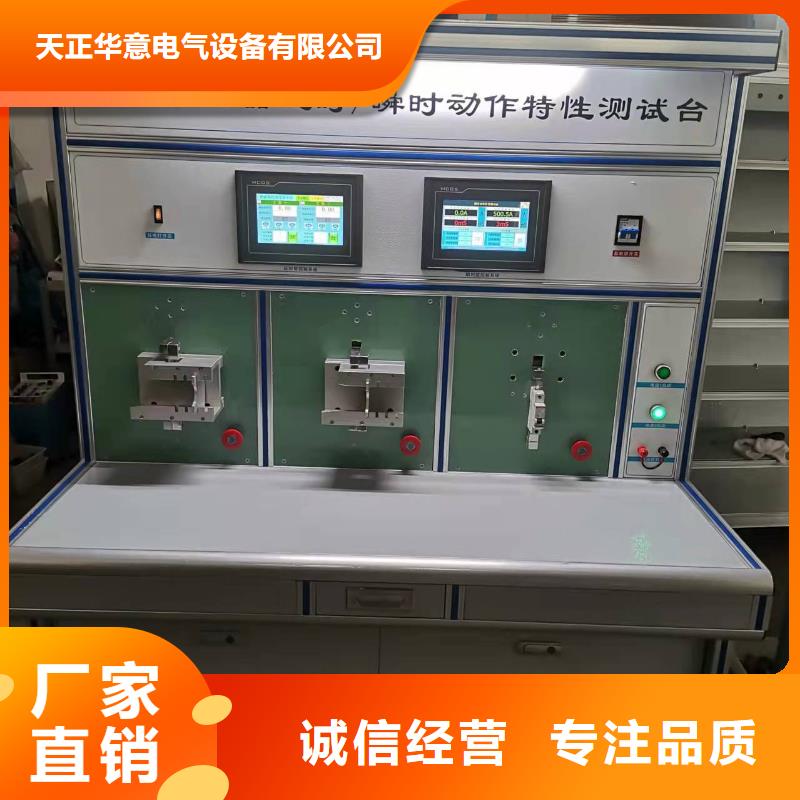

辽宁大电流发生器.用途全自动大电流发生器，我公司自行研制开发的测试设备，它集国内外同类产品的优点于一身，采用西门子PLC和威纶通触摸屏数控技术，抗干扰能力强，和上一代升流器相比，由于采用低功耗、大容量的自藕调压器和高导磁率铁芯制作的变流器，具有输出功率大，体积小，重量轻等优点。主要用于热继电器，电动机保护器，接触器，断器器，空气开关，开关柜，断路器，保护屏校验。2.性能特点，采用美观大方的PVC面板直接显示一次电流，便于试验观察及记录。测量精度高 0.2级功率大、体积小、带负载能力强体积小、重量轻，体积只有同类产品的30％～70％，携带十分方便。4.操作方面（1）接线完毕后，应检查一遍，看看是否有接线错误，接插件是否接触良好。（2）测试过程中，如有打火，以及开机时无任何显示等异常现象，应立即关闭电源并重新检查接线。（3）在实际接线时，电流输出端子应形成回路不然仪器将不会输出电流。（4）本升流器带随机输出导线；输出外接铜导线按10A/mm2选择。(标配为二根3米测试线)（5）该设备容量是按短时间工作配制（5分钟以下）。二、技术特征1.名称和分类（1）名称：全自动大电流发生器。（2）环境组别：属GB6587.1-86《电子测量仪器环境试验总纲》中的Ⅲ组仪器（即可在室外环境使用）。2. 1 输入电压：AC 220V 50Hz 2. 2 功 率：5KVA2. 3 输出电流： AC0～1000 无级可调、面板带数显电流表2. 4 输出电压： (＞4V)2. 5 输出波形：输出电流是标准正弦波，毛刺微小，优于电力系统要求指标标准，纹波系数小于达0.3％。标准正弦波。2. 6 测量精度：（采用0.2S级材料）实际在0.3左右；各电流均可平滑平稳连续可调，精度高于0.3级.电流电压表显示为真有效数值，精度高、稳定度高。2. 7 输出电流方式：真有效值连续可调；2.8 电流稳定度：0.2％2.9 结构形式: 一体 2.10 接线方式：根据要求2.11电流稳定度：0.2％；2.12保护设置：过流、过压

辽宁大电流发生器大电流发生器是电力、电气行业在试验和调试中需要大电流输出的必需设备，广泛应用于发电厂、变配电站、电器制造厂、机电设备生产企业、开关生产厂家及科研院所等部门。该产品采用先进的微电子处理技术，全部使用过程可提前进行设置，全中文界面，操作简单明了。全部测试项目设定后自动进行测试，无须人工干预，自动程度高，可靠性好。二、板面示意图图2-1 面板示意图三、主要特点 电流、电压、时间、状态信息及提示信息等数据大屏液晶显示，读数清晰、直观；全中文界面，操作简单明了，可适应多种应用场合；轻触式按键操作，所有功能均可通过按键设定，提高了产品的性可靠性；全数字式校准方式，摒弃了陈旧的电位器调整，现场使用极为方便，精度易于控制 状态提醒功能，引导式操作，即使在无说明书的情况下亦可熟练操控；试验过程中，屏上有闪烁的高压符号显示，时刻提醒操作人员注意； 试验结果显示功能，可自动判断试验结果（试验通过或试验失败）；试验结果声音辨别功能，试验通过或试验失败时，设备会发出不同的报警声音，试验人员可直接由报警声音辨认试验的结果 暂停功能，自动控制时，此功能可做到在任意点实现电流升/降过程的暂停，暂停时间可由试验人员灵活掌握，方便观察试品状态； 试验时间可任意设定，0 ~ 9999秒（分）自动计时功能，自动控制时，当电流自动上升至设定值时，自动开始计时，当计时时间到，显示试验结果，设备自动回到零位； 手动计时功能，手动控制时，计时器可手动启动，当试验时间到，设备自动回到零位； 手动控制模式，此模式类似于传统的电动升/降方式，电流的增加/减少由按钮控制，设备自动判断上/下限位，有过电流保护等功能，整个试验过程手动控制，按需操作 带停止/紧急按钮，可手动复原 电流升降速度智能控制，当电压接近目标电压时，升压速度会自动减慢通讯，可选配通讯功能，结合本公司专业设计的控制软件，实现远程控制和数据监控。此控制软件有数据记录数据管理、电流/电压时间曲线、报表等多种实用功能，可用于一些无人看守的试验（选配）；出现过流等故障时，保护即时，准确，可靠 采用硬、软件抗干扰技术相结合，性能稳定，抗干扰能力强，试验中不会出现死机、黑屏、花屏等异常现象。

<辽宁>天正华意电气设备有限公司
辽宁继电器寿命试验机研发厂家 <辽宁>天正华意电气设备有限公司

辽宁大电流发生器 自动测试界面输出电流：即当前电流输出值。电流时间：本次测试电流的累计输出时间。右上角的时间为当前系统时间。开始时间：即本次测试的开始日期及时间。测试时间：本次测试的总共耗时时间，包括电流输出累计时间和暂停累计时间。测试次数：及电流输出的次数。按下开始后电流次数加1，暂停取消后电流次数加1 。暂停时间：及本次暂定的时间，再次暂停后时间重新计时。温度1-温度6：外部温度传感器所测温度。如果显示800.0 说明温度传感器故障，或是没有安装。此时系统将主动屏蔽该路温度检测。开始按钮：系统启动自动测试。暂停按钮：系统提前结束当前电流输出进入暂停状态，此时仍然进行自动测试流程。返回按钮：返回系统菜单，在测试状态，返回按钮无效。4.手动测试界面手动测试界面和自动测试界面类似。只是比自动测试界面增加了保持按钮。自动测试时，可以通过下控制机箱上的启动按钮或是停止按钮来实现开始和终止测试。与触屏界面的开始按钮功能相同。电流条件需要通过机箱上的，电流加和电流减按钮来操作。暂停按钮：当按下暂停按钮后，系统中断电流输出。并开始计时，弹起暂停按钮，系统恢复电流输出。保持按钮：当按下保持按钮，系统自动将当前电流设置位标准电流，同时保持不变。如果输出电流大于或是小于保持电流，系统将自动调整会保持电流。保持按钮按下后电流加和电流减按钮将无效。5.查看数据界面通过“手动试验数据”或是“自动试验数据”可以进行手动或自动试验数据显示的切换。通过“前”或“后”按钮可以选择查看时间。通过转存到U盘按钮组，可以选择某个时间段的数据存储到U盘上面。注：在存储以前，请先将U盘插到机器上，按下按钮后等待30秒左右即可拔出U盘

<辽宁>天正华意电气设备有限公司 辽宁继电器寿命试验机研发厂家

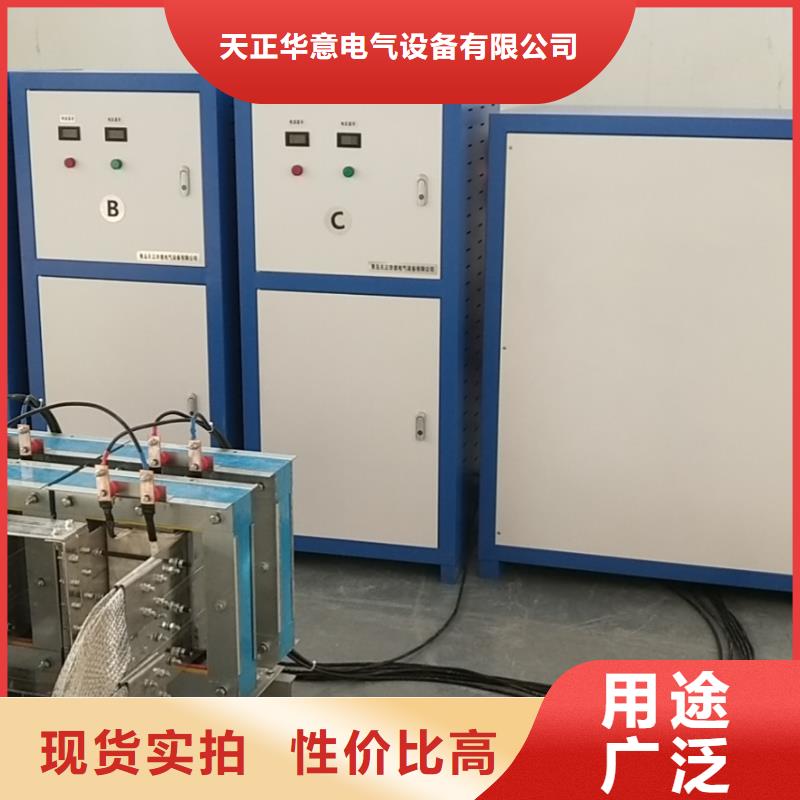

辽宁大电流发生器 简介三台单相大电流发生器按星形连接。冷却方式：自然风冷。升流器应选取性能满足使用要求并符合相应标准规定的导电、导磁和绝缘材料，在构成产品后应满足相关标准试验要求；引出线和端子的结构应保证良好的电接触和预期的载流能力，并应有足够的机械强度，端子应便于安装和与外部导线连接，端子温升不得超过75K。接地点应可靠接地，接地点附近应有易见、清晰、不易脱落的接地标志符号。大电流发生器的出线端配有穿墙铜排，铜排的规格满足7000A的载流要求。变压器的基本型式，包括两组绕有导线之线圈，并且彼此以电感方式称合一起。当一交流电流(具有某一已知频率)流入其中之一组线圈时，于另一组线圈中将感应出具有相同频率之交流电压，而感应的电压大小取决于两线圈耦合及磁交链之程度。一般指连接交流电源的线圈为「一次线圈」；而跨于此线圈的电压称之为「一次电压」。在二次线圈的感应电压可能大于或小于一次电压，是由一次线圈与二次线圈间的「匝数比」所决定的。因此，变压器区分为升压与降压变压器两种。大部份的变压器均有固定的铁芯，其上绕有一次与二次的线圈。基于铁材的高导磁性，大部份磁通量局限在铁芯里，因此，两组线圈藉此可以获得相当高程度之磁耦合。在一些变压器中，线圈与铁芯二者间紧密地结合，其一次与二次电压的比值几乎与二者之线圈匝数比相同。因此，变压器之匝数比，一般可作为变压器升压或降压的参考指标。由于此项升压与降压的功能，使得变压器已成为现代化电力系统之一重要附属物，输电电压使得长途输送电力更为经济，至于降压变压器，它使得电力运用方面更加多元化，吾人可以如是说，倘无变压器，则现代工业是无法达到发展的现况。3.3.2功能特性：当一个正弦交流电压U1加在初级线圈两端时，导线中就有交变电流I1并产生交变磁通ф1，它沿着铁芯穿过初级线圈和次级线圈形成闭合的磁路。在次级线圈中感应出互感电势U2，同时ф1也会在初级线圈上感应出一个自感电势E1，E1的方向与所加电压U1方向相反而幅度相近，从而限制了I1的大小。为了保持磁通ф1的存在就需要有一定的电能消耗，并且变压器本身也有一定的损耗，尽管此时次级没接负载，初级线圈中仍有一定的电流，这个电流我们称为“空载电流”。如果次级接上负载，次级线圈就产生电流I2，并因此而产生磁通ф2，ф2的方向与ф1相反，起了互相抵消的作用，使铁芯中总的磁通量有所减少，从而使初级自感电压E1减少，其结果使I1增大，可见初级电流与次级负载有密切关系。当次级负载电流加大时I1增加，ф1也增加，并且ф1增加部分正好补充了被ф2所抵消的那部分磁通，以保持铁芯里总磁通量不变。如果不考虑变压器的损耗，可以认为一个理想的变压器次级负载消耗的功率也就是初级从电源取得的电功率。变压器能根据需要通过改变次级线圈的圈数而改变次级电压，但是不能改变允许负载消耗的功率。

<辽宁>天正华意电气设备有限公司 辽宁继电器寿命试验机研发厂家 辽宁继电器寿命试验机研发厂家 <辽宁>天正华意电气设备有限公司

辽宁大电流发生器 用户界面按照工艺要求设计好的用户界面有很多按钮，当触摸屏按钮被按下时，触摸屏会给PLC 发一个位置坐标（格式为AA 73坐标CC 33 C3 3C），使其根据坐标的正确性来执行相应的指令。如按钮"温度曲线"它的有效区域是右上角和左下角这2个点坐标的组合（X0Y0 X 1Y1 ）， 其中X 0Y0 为"温度曲线"右上角坐标，X1Y1 为"温度曲线"左下角坐标。当"温度曲线"按钮被按下时，触摸屏就给PLC发送相应的坐标指令， PLC收到坐标（X Y）后进行判断， 若X0≤X≤X1 且Y0≤Y≤Y1则PLC给触摸屏发送显示温度曲线的指令，触摸屏上就会显示如图3所示的实时温度曲线。同理，可以进行PID参数的设置。触摸屏和PLC组合系统的研究既利用了PLC 强大的控制功能，又发挥了触摸屏友好的人机交互、灵活、可靠的优点，大大减少了操纵台上的开关数量，省去了复杂的电气接线，使操作人性化。操作人员可以直接通过触摸屏的按钮来控制系统的运行，简化了操作难度，且通过运行曲线可以更直观地掌握系统的运行状态。系统具有实时显示被控系统的参数值、显示曲线、控制、报警、记录及设置参数等功能，实现了PLC的可视化功能。PLC和触摸屏的组合使用是工控领域的发展趋势。

辽宁大电流发生器2. 1 输入电压：AC 220V 50Hz 2. 2 功 率：14KVA2. 3 输出电流： AC0～1500 无级可调、面板带数显电流表2. 4 输出电压： (＞2V)2. 5 输出波形：输出电流是标准正弦波，毛刺微小，优于电力系统要求指标标准，纹波系数小于达0.3％。标准正弦波。2. 6 测量精度：（采用0.2S级材料）实际在0.3左右；各电流均可平滑平稳连续可调，精度高于0.5级.电流电压表显示为真有效数值，精度高、稳定度高。2. 7 输出电流方式：真有效值连续可调；2.8 电流稳定度：0.2％2.9 结构形式: 一体 2.10 接线方式：根据要求2.11保护设置：过流、过压三、工作原理1.原理框图2.工作原理仪器测量线路包括电流测量回路和自动控制回路。由16位单片机运用计算机数字化实时采集方法，通过测量电流信号幅值，根据电流比例关系，可推算出电流值，通过测量电流信号幅值与设定电流值进行比较实现自动计时和控制的功能，根据电流比例关系，可计算出设备输出的电流大小，通过测量电流／电压信号幅值与设定值进行比较实现过流保护的功能。四、面板说明1、 大电流输出端子：通过该端子进行电流输出。2、显示屏：电流值、输出时间在此显示。3、电源输入：市电AC220V接入端子。4、电源开关：采用双通道空气开关来控制设备电源。5、操作按键：实现人机对话

<辽宁>天正华意电气设备有限公司

辽宁大电流发生器智能型大电流试验台一、用途 TH-系列智能三相大电流发生器广泛应用于发电厂、变配电站、电器制造厂、机电设备生产企业、开关生产厂家及科研院所等部门，是电力、电气行业在试验和调试中需要大电流输出的必需设备。 二、产品简介 TH系列智能三相大电流发生器是电力、电气行业在试验和调试中需要大电流输出的必需设备，广泛应用于发电厂、变配电站、电器制造厂、机电设备生产企业、开关生产厂家及科研院所等部门。 TH系列智能三相大电流发生器采用先进的微电子处理技术，配合工业控制计算机，全部使用过程可提前进行设置，全中文界面，操作简单明了。全部测试项目设定后自动进行测试，无须人工干预，自动化程度高，可靠性好。 三、技术要求 1.运行条件 1.1 周围空气温度 温度：不高于40℃ 温度：不低于-10℃ 1.2 海拔高度：1000m以下 1.3 空气湿度：＋40℃时不超过50％ 1.4 电源电压：三相四线 AC 380V±10％，50Hz±1Hz 1.5 供电容量：≥150KVA 2.设计、生产执行标准、参考文献 2.1 JB/T9641—1999 《试验变压器》 2.2 GB/T10228—1997 《干式电力变压器技术参数和要求》 2.3 GB 50054-95 《低压配电设计规范》2.4 GB 50055-93 《通用用电设备配电设计规范》 2.5 GB/T 63-90 《电力装置的电测量仪表装置设计规范》 2.6 GB 6738-86 《电测量指示和记录仪表及其附件的要求》二、系统基本组成及参数 1.低压电源分配柜 〖产品外形图〗 1.1 参考标准： GB 50054-95 《低压配电设计规范》 GB 50055-93 《通用用电设备配电设计规范》 GB/T 63-90 《电力装置的电测量仪表装置设计规范》 1.2 容 量：150KVA 1.3 电 压：三相四线380V 1.4 电 流：100A 1.5 内置150A/380V手动式智能型断路器1台、200/5A、0.5级电流互感器一支、数显智能电流表各一块（0.5级） 、过流保护继电器一块、数显智能电压表一块（0.5级）及相对应的指示灯等。 1.6 数 量：1台 1.7 体 积：1200×9201330mm3 1.8 重 量：约120Kg2.大电流发生器

<辽宁>天正华意电气设备有限公司
辽宁继电器寿命试验机研发厂家 <辽宁>天正华意电气设备有限公司

辽宁大电流发生器 控制系统简介主体一台多功能开关控制柜来实现大部分控制功能，日期、电压、电流、时间、相关曲线等数据采用大屏显示，读数清晰、直观同时显示电压、电流、时间等，有各种数据设置功能，可配高速热敏打印机等；时间继电器启动/停止条件可任意设定，可设定时间范围1秒～9999秒；高精度传感器和高性能研华工控机；轻触式面板按键操作，所有功能均可通过按键设定，提高了产品的性、可靠性，智能化工作全过程；任选自动升流试验、手动升流试验和冲击速断试验，操作灵活简单；实时显示输出电流，时间结果，显示直观明了；完善的过流保护，任意设定目标输出电流值、电流上限和耐流时间；具有接地检测功能和回零检测功能，接地和回零确定后才可进行试验，可靠；逼近式升流算法，到达设定目标输出电流后自动耐流计时，计时结束后电机自动回零；超过设定输出电流上限，电机自动回零，并发生声光报警；采用硬、软件抗干扰技术相结合，性能稳定，抗干扰性强，适应恶劣电磁环境；自动错误诊断，易于发现和解决问题；可选配远程通信、门联锁警灯警铃、开口电压校验接口等。产品体积小、重量轻、结构合理、可靠耐用。本套多功能开关控制柜具有过载、短路、缺相保护等保护功能。它具有结构紧凑、工作稳定、功能齐全。可以根据实际控制规摸大小，进行组合，既可以实现单柜自动控制，也可以实现多柜通过工业以太网或工业现场总线网络组成集散（DCS）控制系统。 PLC控制柜能适应各种大小规模的工业自动化控制场合。

<辽宁>天正华意电气设备有限公司 辽宁继电器寿命试验机研发厂家
<辽宁>天正华意电气设备有限公司

辽宁大电流发生器系统的基本组成 1.电源分配及输出原理 1.1 参考标准： GB 50054-95 《低压配电设计规范》 GB 50055-93 《通用用电设备配电设计规范》 GB/T 63-90 《电力装置的电测量仪表装置设计规范》全数字式校准方式，摒弃了陈旧的电位器调整，现场使用极为方便，精度易于控制； 4.2.8 状态提醒功能，引导式操作，即使在无说明书的情况下亦可熟练操控； 4.2.9 试验过程中，密切注视数字表上的电流变化，时刻提醒操作人员注意； 4.2.10 试验时间可任意设定，0～24 小时； 4.2.11 高精度传感器配合高性能电流表，测量数据准确可靠； 4.2.12 手动动计时功能，当电流自动上升至目标值时，可以确认计时； 4.2.13 带紧急停止按钮，在紧急情况下，可用于迅速切断系统电源，确保人身； 4.2.14 具有接地检测功能和回零检测功能，接地和回零确定后才可进行试验，可靠； 4.2.16 过流等故障时，保护即时，准确，可靠； 4.2.17 采用硬抗干扰技术相结合，性能稳定，抗干扰能力强，试验中不会出现死机、黑屏、花屏等异常现象； 4.2.18 可以实现 10～1000A 的精度在技术要求范围之内； 4.2.19 大电流发生器可选择6相输出或单相输出； 4.2.20 输出时，可选择 A、B、C 其中一相输出； 4.2.21 6路输出时，可同时调节6路，也可分别对每一路进行调节；4.2.22 6路输出时，可每相输出并联，也可分别对每一相串联输出； 4.2.23 整体设计美观大方，结构合理、可靠耐用。 4.3 系统技术参数 4.3.1 额定容量：60kVA（系统由控制柜、6台调压器和6台三相大电流变压器一体式组成）。 4.3.2 输出电流：三相 AC1000A 6路4.3.3 输出电压：三相 AC 0～5V（相电压）4.3.4 电压测量精度：1.0％FS±3字 4.3.5 电流测量精度：1.0％FS±3字 4.3.6 互感器精度：0～630A 0.5 级；

辽宁继电器寿命试验机研发厂家

辽宁大电流发生器2. 1 输入电压：AC 220V 50Hz 2. 2 功 率：14KVA2. 3 输出电流： AC0～1500 无级可调、面板带数显电流表2. 4 输出电压： (＞2V)2. 5 输出波形：输出电流是标准正弦波，毛刺微小，优于电力系统要求指标标准，纹波系数小于达0.3％。标准正弦波。2. 6 测量精度：（采用0.2S级材料）实际在0.3左右；各电流均可平滑平稳连续可调，精度高于0.5级.电流电压表显示为真有效数值，精度高、稳定度高。2. 7 输出电流方式：真有效值连续可调；2.8 电流稳定度：0.2％2.9 结构形式: 一体 2.10 接线方式：根据要求2.11保护设置：过流、过压三、工作原理1.原理框图2.工作原理仪器测量线路包括电流测量回路和自动控制回路。由16位单片机运用计算机数字化实时采集方法，通过测量电流信号幅值，根据电流比例关系，可推算出电流值，通过测量电流信号幅值与设定电流值进行比较实现自动计时和控制的功能，根据电流比例关系，可计算出设备输出的电流大小，通过测量电流／电压信号幅值与设定值进行比较实现过流保护的功能。四、面板说明1、 大电流输出端子：通过该端子进行电流输出。2、显示屏：电流值、输出时间在此显示。3、电源输入：市电AC220V接入端子。4、电源开关：采用双通道空气开关来控制设备电源。5、操作按键：实现人机对话

<辽宁>天正华意电气设备有限公司 辽宁继电器寿命试验机研发厂家

辽宁大电流发生器2. 1 输入电压：AC 220V 50Hz 2. 2 功 率：14KVA2. 3 输出电流： AC0～1500 无级可调、面板带数显电流表2. 4 输出电压： (＞2V)2. 5 输出波形：输出电流是标准正弦波，毛刺微小，优于电力系统要求指标标准，纹波系数小于达0.3％。标准正弦波。2. 6 测量精度：（采用0.2S级材料）实际在0.3左右；各电流均可平滑平稳连续可调，精度高于0.5级.电流电压表显示为真有效数值，精度高、稳定度高。2. 7 输出电流方式：真有效值连续可调；2.8 电流稳定度：0.2％2.9 结构形式: 一体 2.10 接线方式：根据要求2.11保护设置：过流、过压三、工作原理1.原理框图2.工作原理仪器测量线路包括电流测量回路和自动控制回路。由16位单片机运用计算机数字化实时采集方法，通过测量电流信号幅值，根据电流比例关系，可推算出电流值，通过测量电流信号幅值与设定电流值进行比较实现自动计时和控制的功能，根据电流比例关系，可计算出设备输出的电流大小，通过测量电流／电压信号幅值与设定值进行比较实现过流保护的功能。四、面板说明1、 大电流输出端子：通过该端子进行电流输出。2、显示屏：电流值、输出时间在此显示。3、电源输入：市电AC220V接入端子。4、电源开关：采用双通道空气开关来控制设备电源。5、操作按键：实现人机对话
